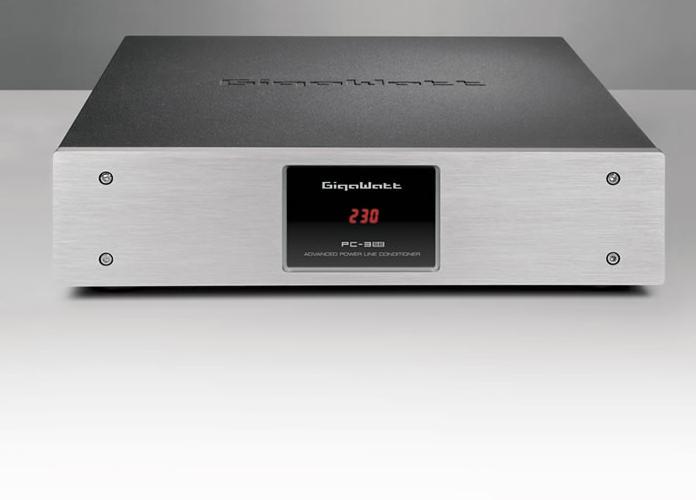

Kondicionér + síťový kabel Gigawatt PC-3SE EVOplus + v setu se síťovým kabelem LC-2 EVO

Síťová pračka Gigawatt PC-3 SE EVO

Je speciální edice síťové pračky, určené pro napájení a ochrany audio a video
systému třídy High End. Ve srovnání s modelem PC-3 EVO, byla verze SE obohacena
o několik lepších komponentů. Pračka nejen účinně chrání před rušením a
přepětím, které se objevuje v síti, ale především zaručuje výrazné zlepšení
kvality zvuku a obrazu napájených přístrojů. Tento přístroj je vyznačuje
solidní konstrukcí, použitím vybraných součástek a zároveň vysokou kvalitou a
estetickou úrovní provedení.

V konstrukci PC-3 SE
EVO je namísto oddělovacích transformátorů využito koncepce paralelní filtrace.
Pračka má tři nezávislé filtrační větve, oddělené pro každý pár zásuvek.
Jednotlivé větve byly upraveny tak, aby mohly spolupracovat s digitálními
přístroji, analogovými i těmi s nejvyšším odběrem proudu. Samostatné vícestupňové
pasivní filtry umožňují izolaci od rušení generovaného přístroji připojeným běžným napájecím
kabelem.

V porovnání s nižšími modely praček je PC-3 SE
EVO založen na nové architektuře filtrů , ve kterých je použito pokročilejších
a předimenzovaných komponentů. Vzhledem k vyšší účinnosti filtračního systému jsou
připevněny stříbrnou pájkou k masivním deskám PCB se čtyřnásobným množstvím
mědi. Dvouvrstvé desky tištěných spojů mají neobvykle široké linie z
postříbřené mědi o síle vrstvy až 280 mikronů. Tlumení rušení zajišťují
filtrovací bloky typu RLC konstruované z velmi kvalitních metalizovaných
polyesterových kondenzátorů a filtrů s jádry typu High Flux.

Při konstrukci PC-3 SE EVO jsme ustoupili od
použití tradičních zabezpečovacích prvků, jako jsou tavné nebo tepelné
pojistky, které omezují volný průběh proudu do chráněných obvodů a vytváří
negativní vliv na zvuk. Přepěťovou ochranu pračky zajišťuje startovací blok,
který obsahuje plazmové jiskřiště, rychlé varistory nové generace a vstupní
filtr. Pro zabezpečení proti přetížení je použito hadraulicko-magnetický spínač
firmy Carling Technologies, který je vyráběn v USA na speciální zakázku značky
Gigawatt. Tento prvek sleduje hodnoty proudu
procházejícího vnitřními obvody a zároveň plní funkci hlavního vypínače.
Všechny tyto prvky ve spolupráci s důkladně provedenou elektrickou instalací
zaručují komplexní ochranu před přepětím a přetížením.

Hodnoty vstupního
efektivního napětí(RMS) ukazuje na předním panelu umístěný přesný digitální
voltmetr s LED podsvícením v červené barvě. Voltmetr se vyznačuje odolností k
rušení a chybám při měření, vyvolanými vyššími harmonickými. Sám také nevytváří rušení, které by mělo vliv
na zhoršení vlastností filtrovaného napětí. Na přání jsou k dispozici také jiné
barvy svícení voltmetru: zelená a modrá. . Přístroj je také vybaven signalizací
nesprávného připojení k síti. Jeho činnost je indikována červenou LED diodou umístěnou
na zadním panelu přístroje. Stejně je indikována i nesprávná polarita napájecí
sítě nebo špatně připojeného uzemnění .

V PC-3 SE EVO je
použit inovovaný dvoustupňový systém distribuce proudu, který byl firmou
vyvinut. Spočívá v použití masivních distribučních lišt z leštěné galvanicky
rafinované vysoce čisté postříbřené
mědi. První stupeň umožňuje bezztrátovou a rovnoměrnou distribuci napětí do
jednotlivých filtrovacích větví. Druhý stupeň dodává proud přímo do každého páru zásuvek prostřednictvím
kabelů postříbřené mědi o průřezu 4 mm2 s teflonovou izolací. Vysoká
vodivost a masivní průřez každé lišty ( až 30 mm2) zajišťuje
rovnoměrné a stabilní rozložení výkonu nezávislé na zatížení sousedních zásuvek
pračky.

Pro zajištění
nejvyšší možné impulzní odezvy, byl PC-3 SE EVO vybaven dvojitým vyrovnávacími
obvody s kompenzačními prvky se zvětšenou kapacitou. Zapojení zvětšuje proudový
výkon při nelineárních zatíženích, který představují zesilovače a vyrovnává
rozdíly mezi výkonem na vstupu a výstupu pračky. Zvětšená kapacita vyrovnávacích
obvodů dovoluje téměř neohraničené impulzové možnosti.

Pračka PC-3 SE EVO
je vybavena šesti vysoce kvalitními zástrčkami Gigawatt G-040 typu Schuko vlastního vývoje a výroby. Mosazné kontakty
zástrček byly továrně postříbřeny bez použití vrstvy zprostředkujících kovů
tvořené mědí či niklu, které by mohly způsobit nežádoucí sériový odpor a pokles
napětí. Zvětšená plocha kontaktů a silná vrstva stříbra zaručuje pevný kontakt
s kolíky zástrčky. Kontakty zástrček byly dodatečně podrobeny kryogennímu
procesu a demagnetizaci. Pro účinnou ochranu před dětmi jsou zástrčky vybaveny
integrovanými clonkami ( zvýšena ochrana před kontaktem v souladu s normou VDE
0620). PC-3 SE EVO je rovněž k dostání ve verzi se zástrčkami typu NEMA
používanými v USA.

Všechny vnitřní
prvky pračky jsou uzavřeny v tuhém, ocelovo- hliníkovém šasi. Pro omezení přenášených vibrací byla jeho
skříň dodatečně zatlumena bitumenovo-polymerovou hmotou a celá konstrukce
spočívá na antirezonančních nožkách. Přední panel je vyfrézován z jednolitého plátu leteckého hliníku a povrchově úpraven
kartáčováním a eloxováním. K dostání je v provedení stříbrná a černá.

PS-3 SE EVO je
standardně vybaven přívodní šňůrou LC-2 (Mk2) o délce 1.5 m. Pro využití
maximálního potenciálu je možnost použití síťového kabelu LS-1.

Všechny výrobky
značky Gigawatt jsou předmětem pojištění všech připojených přístrojů až do výše
250 000 EUR.

Základní technická data:

Typy zástrček: EU )Schuko), US (Nema)

Vstupní napětí 220-240V / 50-60Hz

Maximální trvalé proudové zatížení:16 A

Maximální zatížení: 3 500 W

Vstřebatelný proudový ráz: 20 000A

Rozměry: 440 x 115 x 400 mm

Váha brutto: 16.2kg

Barevné provedení: stříbrné, černé
