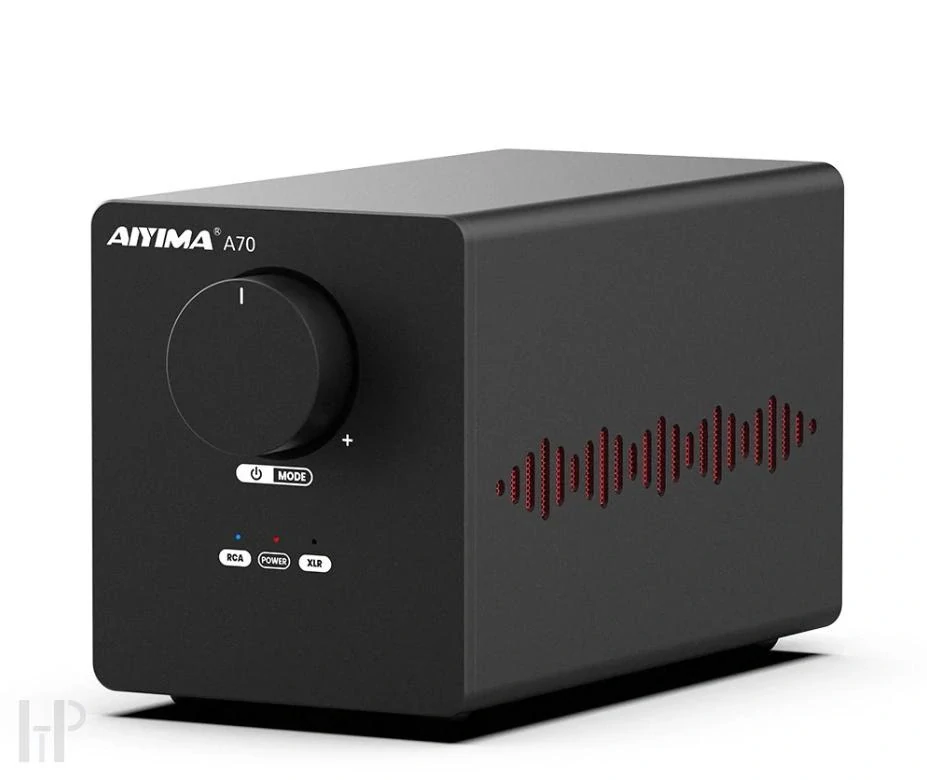

AIYIMA A70 – výkonný stereo zesilovač s PFFB

AIYIMA A70 je kompaktní analogový výkonový zesilovač navržený pro klasické pasivní reprosoustavy. Konstrukce využívá osvědčený výkonový čip Texas Instruments TPA3255 a pokročilou zpětnou vazbu PFFB.

A70 neobsahuje Bluetooth ani D/A převodník. Jeho konstrukce je zaměřena především na kvalitní zesílení analogového signálu a lze jej kombinovat s externím DAC převodníkem, streamerem, CD přehrávačem nebo samostatným předzesilovačem.

Texas Instruments TPA3255

Srdcem výkonové části je Texas Instruments TPA3255 pracující ve třídě D. Toto řešení umožňuje spojit vysoký výkon, velmi dobrou účinnost a kompaktní rozměry.

Výrobce uvádí zkreslení THD+N pouze 0,0015 % při výkonu 1 W a odstup signálu od šumu minimálně 116 dB.

PFFB – Post-Filter Feedback

Důležitou součástí konstrukce A70 je technologie PFFB neboli Post-Filter Feedback. Zpětná vazba zahrnuje také výstupní filtr zesilovače, což pomáhá omezovat jeho vliv na výslednou frekvenční charakteristiku.

PFFB přispívá k nižšímu zkreslení, lepší linearitě a stabilnějšímu chování zesilovače při připojení reprosoustav s různým průběhem impedance.

Až 2 × 300 W / 4 Ω

AIYIMA deklaruje maximální výkon až 2 × 300 W do 4 Ω při použití napájecího zdroje 48 V / 10 A.

Pro reálné posouzení výkonu je však důležitější hodnota při 1% THD+N. Při napájení 48 V dosahuje A70 přibližně 2 × 185 W / 4 Ω nebo 2 × 105 W / 8 Ω.

Při napájení 36 V je výkon přibližně 2 × 100 W / 4 Ω a 2 × 55 W / 8 Ω při 1% THD+N.

A70 tak nabízí dostatečnou výkonovou rezervu i pro náročnější domácí reprosoustavy.

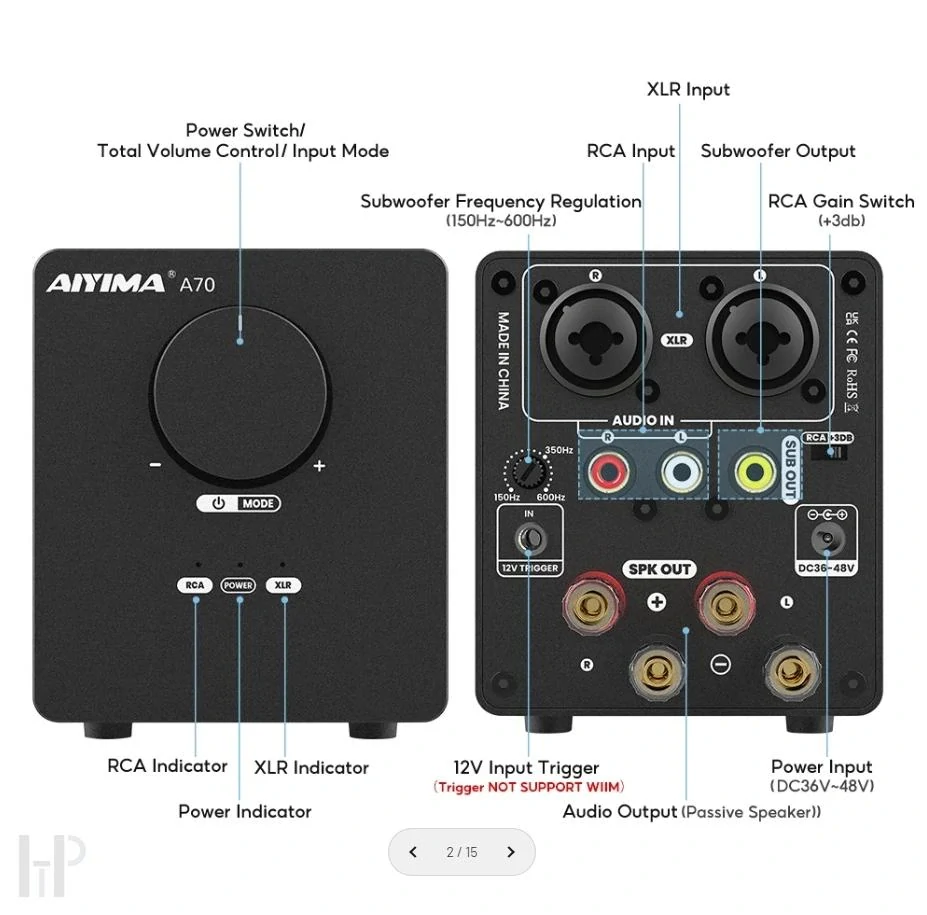

Symetrické XLR a klasické RCA vstupy

Pro připojení zdroje signálu nabízí A70 symetrické XLR i klasické nesymetrické RCA vstupy.

XLR vstup má citlivost 3,8 Vrms a zesílení 19 dB. RCA nabízí citlivost 1,9 Vrms při zesílení 25 dB.

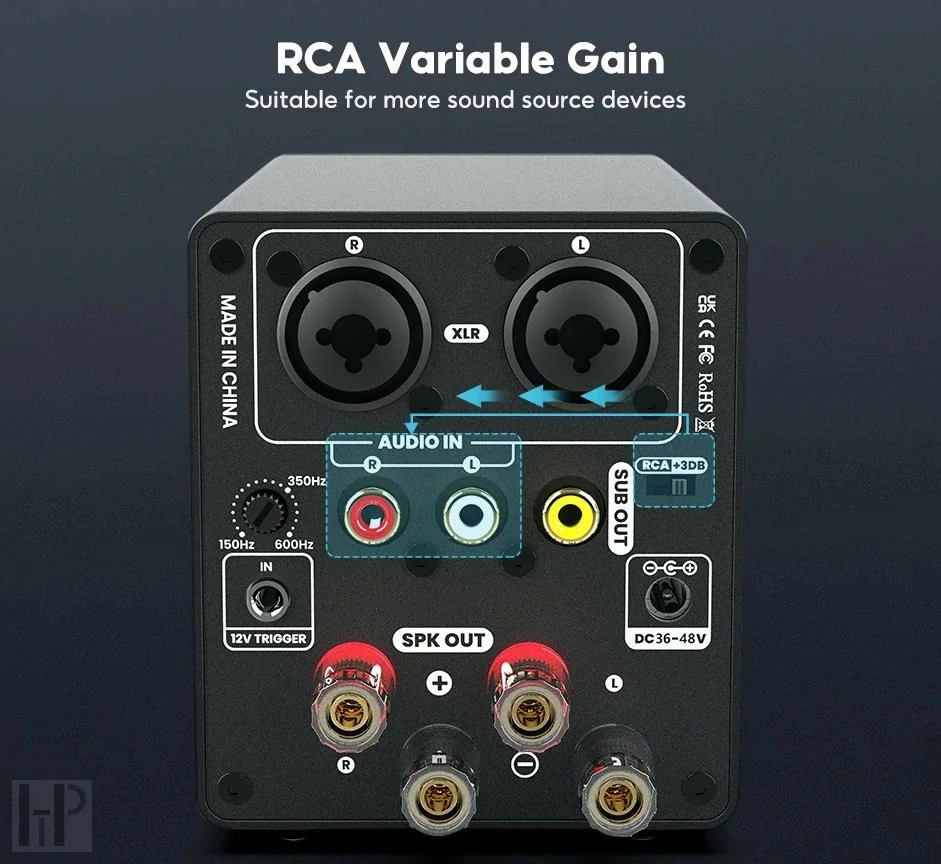

Pro zdroje s nižší výstupní úrovní lze aktivovat zvýšení zesílení RCA vstupu o +3 dB. Citlivost se následně zvýší na přibližně 1,1 Vrms při zesílení 28,5 dB.

Výstup pro aktivní subwoofer

AIYIMA A70 je připravena nejen pro klasické stereo 2.0, ale také pro sestavu 2.1.

Samostatný SUB OUT umožňuje připojit aktivní subwoofer. Dělicí frekvenci výstupu lze nastavit a přizpůsobit tak jeho spolupráci s hlavními reprosoustavami.

A70 je proto vhodný také pro kompaktní regálové reprosoustavy, které lze doplnit samostatným aktivním subwooferem.

12V Trigger

Pro začlenění do větší Hi-Fi sestavy je připraven 12V Trigger vstup.

Kompatibilní DAC, streamer nebo předzesilovač tak může A70 automaticky zapínat a vypínat společně s ostatními komponenty systému.

Vyměnitelné operační zesilovače

Analogová část využívá operační zesilovače NE5532. Konstrukce současně umožňuje jejich výměnu za další kompatibilní typy.

Výrobce uvádí například OPA2604, OPA2134, LM4562, OPA1612, OP275GSZ nebo MUSES01/02/03.

A70 tak nabízí možnost dalších úprav také uživatelům, kteří chtějí experimentovat s různými operačními zesilovači.

Napájení 36 až 48 V

AIYIMA A70 pracuje s externím stejnosměrným napájením v rozsahu 36 až 48 V.

Výrobce nabízí například 48V/5A GaN napájecí zdroj nebo výkonnější 48V/10A variantu. Právě použitý napájecí zdroj má zásadní vliv na maximální dostupný výkon zesilovače.

Pro dosažení nejvyššího deklarovaného výkonu je zapotřebí odpovídající 48V/10A zdroj.

Kompaktní zesilovač pro výkonnou stereo sestavu

AIYIMA A70 je vhodný pro uživatele, kteří již mají vlastní DAC, streamer nebo předzesilovač a hledají především kvalitní a výkonný analogový zesilovač.

Kombinace TPA3255, PFFB, symetrického XLR připojení, nastavitelného výstupu pro subwoofer a 12V Triggeru umožňuje A70 využít jak v jednoduché stereo sestavě, tak jako součást modulárního domácího Hi-Fi systému.

Parametry

Model: AIYIMA A70

Typ: stereo výkonový zesilovač / zesilovač pro systém 2.0 nebo 2.1

Třída zesilovače: Class D

Výkonový čip: Texas Instruments TPA3255

Technologie: PFFB (Post-Filter Feedback)

Operační zesilovače: NE5532

Vyměnitelné operační zesilovače: ano

Kompatibilní OP AMP: OPA2604, OPA2134, LM4562, JRC5532, OP275GSZ, OPA1612, MUSES01/02/03 a další kompatibilní typy

Vstupy: RCA, XLR

Symetrický vstup: ano, XLR

Výstup: pasivní reprosoustavy + aktivní subwoofer

Maximální deklarovaný výkon: až 2 × 300 W / 4 Ω s 48 V / 10 A

Výkon při 48 V / 4 Ω a 1% THD+N: 2 × 185 W

Výkon při 48 V / 8 Ω a 1% THD+N: 2 × 105 W

Výkon při 36 V / 4 Ω a 1% THD+N: 2 × 100 W

Výkon při 36 V / 8 Ω a 1% THD+N: 2 × 55 W

THD+N: 0,0015 % při 1 W

Odstup signál/šum: ≥ 116 dB

Frekvenční rozsah: 20 Hz – 20 kHz (±1 dB)

Impedance reprosoustav: 4–8 Ω

Citlivost XLR: 3,8 Vrms

Zesílení XLR: 19 dB

Citlivost RCA: 1,9 Vrms / 1,1 Vrms

Zesílení RCA: 25 dB / 28,5 dB

RCA Gain: +3 dB

SUB OUT: ano

SUB OUT filtr: nastavitelný

12V Trigger: ano, vstup

Bluetooth: ne

Integrovaný DAC: ne

Napájení: DC 36–48 V

Dostupné zdroje: 48 V / 5 A nebo 48 V / 10 A

Rozměry: 146 × 79 × 90 mm

Hmotnost: 940 g
