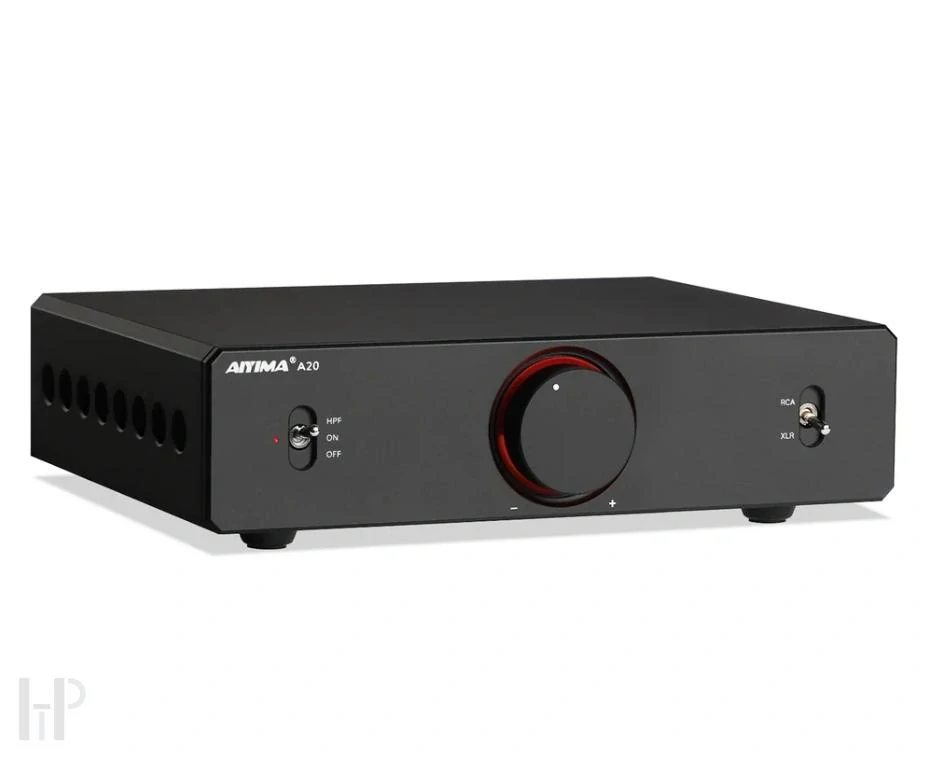

AIYIMA A20 – výkonný zesilovač z výroční série

AIYIMA A20 je analogový stereo výkonový zesilovač vytvořený jako součást výroční série Masterpieces of a Decade. Je navržen pro uživatele, kteří hledají vysoký výkon, kvalitní analogovou konstrukci a možnost snadného začlenění do klasické stereo i 2.1 sestavy.

A20 neobsahuje DAC ani Bluetooth. Soustředí se výhradně na zesílení analogového signálu a lze jej kombinovat s externím D/A převodníkem, streamerem nebo samostatným předzesilovačem.

Texas Instruments TPA3255

Srdcem výkonové části je osvědčený čip Texas Instruments TPA3255 pracující ve třídě D. Toto řešení spojuje vysoký výkon s velmi dobrou účinností a umožňuje zachovat kompaktní rozměry celého zesilovače.

Výrobce uvádí THD+N 0,002 %, odstup signálu od šumu minimálně 116 dB a dynamický rozsah 110 dB.

PFFB – Post-Filter Feedback

Důležitou součástí konstrukce A20 je technologie PFFB neboli Post-Filter Feedback. Zpětná vazba je v tomto zapojení odebírána až za výstupním filtrem zesilovače.

Cílem PFFB je snížit vliv proměnlivé impedance připojených reprosoustav na výslednou frekvenční charakteristiku a současně zlepšit linearitu a kontrolu výstupního signálu.

Právě PFFB patří mezi nejzajímavější technické prvky AIYIMA A20 a odlišuje jej od řady jednodušších zesilovačů založených na stejném TPA3255.

Až 2 × 250 W při 4 Ω

Skutečný výkon A20 závisí na použitém napájecím zdroji. S výkonným zdrojem 48 V / 10 A výrobce udává jmenovitý výkon až 2 × 250 W do 4 Ω.

S napájením 48 V / 5 A dosahuje jmenovitý výkon 2 × 120 W / 4 Ω a při použití zdroje 32 V / 5 A přibližně 2 × 78 W / 4 Ω.

A20 tak umožňuje přizpůsobit napájení požadovanému výkonu a použitým reprosoustavám.

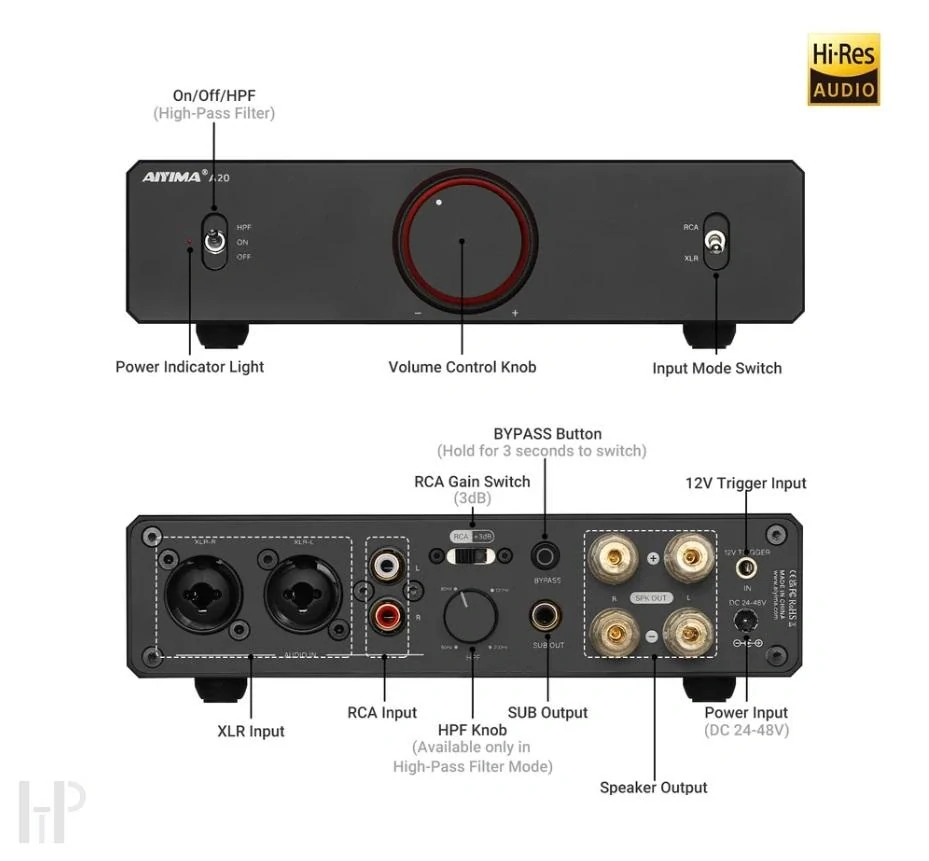

Symetrické XLR a klasické RCA vstupy

Pro připojení zdroje signálu nabízí A20 dva typy analogových vstupů. Vedle klasického nesymetrického RCA je k dispozici také symetrické XLR připojení.

To je výhodné zejména při kombinaci s kvalitním externím DAC nebo předzesilovačem vybaveným symetrickými výstupy.

Citlivost RCA vstupu činí 2 V, u XLR je to 4 V.

Nastavitelný HPF 60–200 Hz

Velkou předností A20 je integrovaný hornopropustný filtr HPF s nastavitelnou dělicí frekvencí od 60 do 200 Hz.

Při použití aktivního subwooferu lze pomocí HPF omezit nejnižší frekvence přiváděné do hlavních reprosoustav. Ty se tak nemusí zatěžovat reprodukcí hlubokých basů, které převezme samostatný subwoofer.

Výsledkem může být vyšší výkonová rezerva hlavních reprosoustav, nižší zkreslení a lepší integrace celého systému.

Výstup pro aktivní subwoofer

A20 je vybaven samostatným SUB OUT s výstupní úrovní 2 V a frekvenčním rozsahem 20–200 Hz.

Z klasického stereo systému lze proto jednoduše vytvořit sestavu 2.1 bez nutnosti používat samostatnou aktivní výhybku.

Kombinace SUB OUT a nastavitelného HPF je jednou z hlavních praktických předností A20.

BYPASS – přímé řízení externím předzesilovačem

Pro použití se samostatným předzesilovačem nabízí AIYIMA A20 režim BYPASS. V tomto režimu lze obejít standardní regulaci hlasitosti A20 a úroveň signálu řídit přímo externím předzesilovačem nebo kompatibilním DAC s regulovatelným výstupem.

A20 tak může pracovat jako klasický samostatný výkonový zesilovač.

Přepínatelné zesílení RCA

Pro RCA vstup je k dispozici možnost zvýšení zesílení o +3 dB. To usnadňuje přizpůsobení zesilovače různým zdrojům signálu s rozdílnou výstupní úrovní.

Vyměnitelné operační zesilovače

V analogové části jsou použity dva operační zesilovače LME49720 osazené v paticích. Konstrukce umožňuje jejich výměnu za další kompatibilní typy.

Výrobce uvádí například LM4562, NE5532, OPA2604, OPA2134 nebo MUSES02. Dalších sedm NE5532 je osazeno přímo na desce.

A20 tak nabízí prostor také uživatelům, kteří chtějí experimentovat s různými operačními zesilovači.

Kvalitní součástková základna

Vedle TPA3255 a LME49720 používá A20 kondenzátory WIMA a Rubycon a elektronickou regulaci hlasitosti NJW1195.

Pozornost byla věnována také výstupním terminálům a napájecí části, což odpovídá pozici A20 ve výroční řadě AIYIMA.

12V Trigger

Pro integraci do větší Hi-Fi sestavy je připraven vstup 12V Trigger. Zesilovač tak lze automaticky zapínat a vypínat společně s kompatibilním předzesilovačem nebo jiným řídicím komponentem.

Ideální partner pro AIYIMA D20 a T20

A20 lze používat samostatně s libovolným vhodným předzesilovačem nebo DAC s regulovatelným výstupem. Výrobce jej však navrhl také jako součást výroční sestavy společně s D/A převodníkem AIYIMA D20 a předzesilovačem AIYIMA T20.

Kombinací těchto komponentů lze vytvořit modulární Hi-Fi systém, ve kterém je digitální převod, předzesilovací část a výkonové zesílení řešeno samostatnými přístroji.

AIYIMA A20 je tak zajímavou alternativou pro posluchače, kteří místo univerzálního integrovaného zesilovače preferují samostatné komponenty a možnost dalšího rozšiřování sestavy.

Parametry

Model: AIYIMA A20

Typ: stereo výkonový zesilovač / 2.1 zesilovač

Třída zesilovače: Class D

Výkonový čip: Texas Instruments TPA3255

Technologie zpětné vazby: PFFB (Post-Filter Feedback)

Operační zesilovače: 2× LME49720 v paticích, 7× NE5532

Vyměnitelné operační zesilovače: ano

Kompatibilní OP AMP: LM4562, NE5532, OPA2604, OPA2134, JRC5532, MUSES02 a další kompatibilní typy

Regulace hlasitosti: NJW1195

Vstupy: RCA, XLR

Výstupy: reprosoustavy, aktivní subwoofer

Jmenovitý výkon 48 V / 10 A: 2 × 250 W / 4 Ω

Jmenovitý výkon 48 V / 5 A: 2 × 120 W / 4 Ω

Jmenovitý výkon 32 V / 5 A: 2 × 78 W / 4 Ω

Maximální deklarovaný výkon: až 2 × 300 W / 4 Ω

Impedance reprosoustav: 4–8 Ω

THD+N: 0,002 %

S/N: ≥ 116 dB

SINAD: ≥ 95 dB

Dynamický rozsah: ≥ 110 dB

Frekvenční rozsah: 20 Hz – 20 kHz (±0,4 dB)

HPF: nastavitelný 60–200 Hz

SUB OUT frekvenční rozsah: 20–200 Hz

SUB OUT úroveň: 2 V

Citlivost RCA vstupu: 2 V

Citlivost XLR vstupu: 4 V

RCA Gain: +3 dB

BYPASS regulace hlasitosti: ano

12V Trigger: ano, vstup

Napájení: DC 24–48 V

Rozměry: 190 × 142 × 46 mm

Hmotnost: 1 115 g

Doporučené použití: stereo 2.0 / stereo 2.1
