Značka Elektronika Praha je s vámi od roku 1969 a po celou dobu ji reprezentuje typické, elegantní i nadčasové logo, které vzniklo díky kreativitě původního člena hospodářského sdružení, jenž upravil na osciloskopu vykreslený průběh nejrychlejšího signálu do vyobrazené podoby evokující zároveň mechanickou kliku. Logo tak nese informaci, že jde o elektronické produkty vyráběné s vysokým podílem ruční práce.

Díky tomu lze říci:

• máte kliku, že při tvorbě produktů aplikujeme typickou českou chytrost a šikovnost, již přes 55 let
• máte kliku, že tento DC blocker jsme vyvinuli v ČR a vyrábíme v ČR, jedná se o národní produkt
• máte kliku, že produkty poskytují mimořádný poměr užitné hodnoty k ceně, možná ten nejlepší na trhu

"épéčko"

Nejlevnější DC blocker s nejvyšší proudovou kapacitou...

Modelová řada Bohemia

Výkonný DC blocker z řady Bohemia vyvinul tým Elektronika Praha s podporou inženýrů české značky TESLA. Cílem ep-dcb1 bylo naplnit filozofii Elektronika Praha, přinést zákazníkovi takový poměr mezi konstrukcí / použitými materiály / provedením / přínosem pro proudově náročné přístroje - systémy / celkovou kvalitou a prodejní cenou, že bude pro konkurenci obtížné nastavenou úroveň překonat, protože lépe to ani v podstatně vyšší cenové kategorii vyrobit prostě nelze.

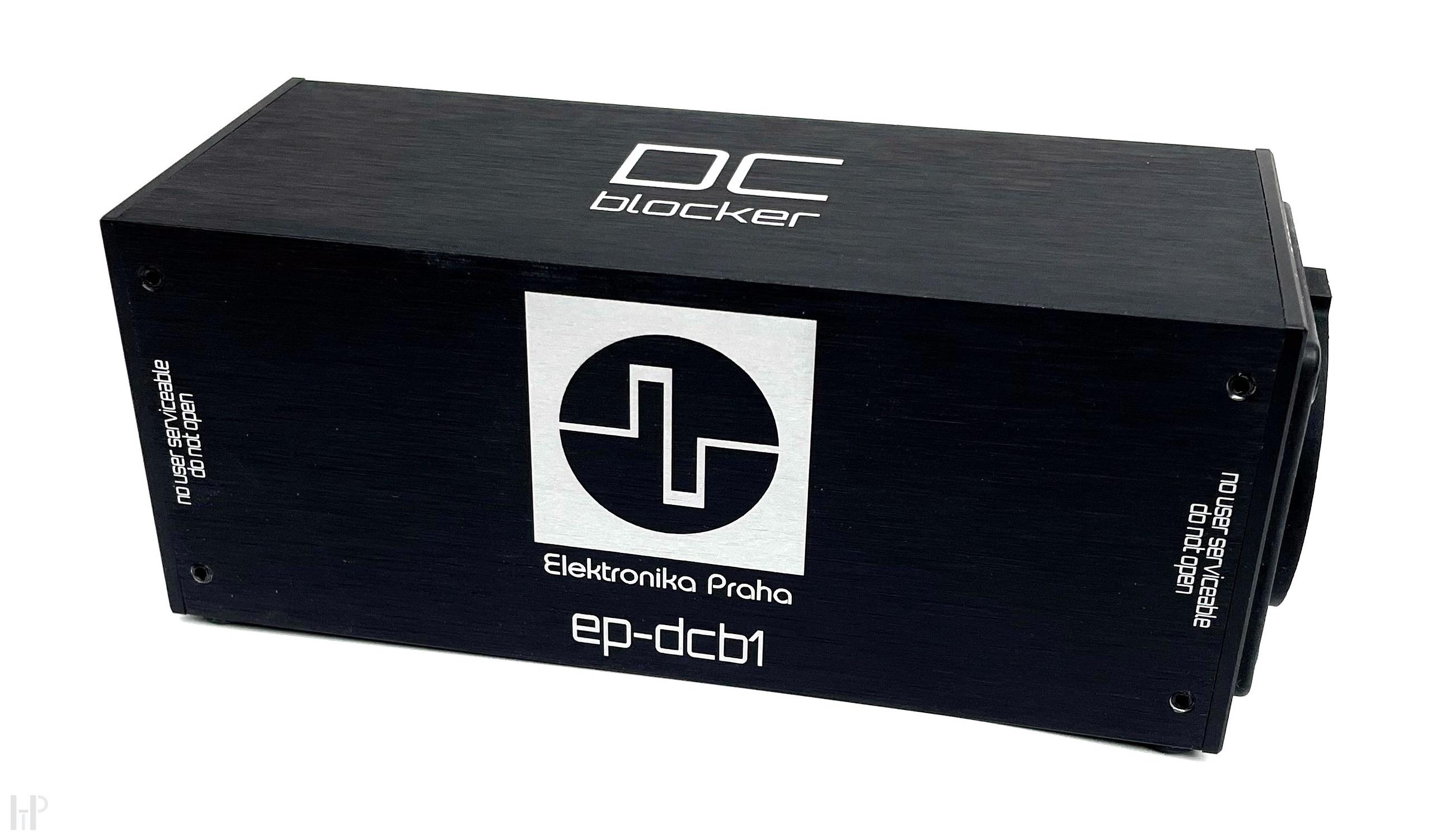

Představení ep-dcb1

Model ep-dcb1 je pro celo-evropský trh nejlepšími českými inženýry vyvinutý, v ČR vyráběný i ručně kompletovaný jedno-zásuvkový vysoce účinný DC blocker, který má 16A vstupní konektor, je nastaven pro provoz bez pojistky, chrání proti přepětí i nadproudu a eliminuje škodlivou stejnosměrnou (DC) složku síťového napětí s takovou účinností, že zajišťuje bezproblémové fungování a zásadní vylepšení zvuku u přístroje do něj zapojeného. DC blocker je určen pro přístroje kategorie high-fidelity & high-end.

Provedení

Základem masivní konstrukce šasi DC blockeru ep-dcb1 je hliník v luxusní kartáčované úpravě s černým eloxováním. Kvalitní schuko zásuvka se vyznačuje mechanickou stabilitou i pevným kontaktem a byla testována na stovky zasunutí/vysunutí kabelových zástrček, aniž by došlo ke zhoršení její funkčnosti, v rozích ji fixují čtyři silné šrouby. Stejně mechanicky kvalitní je také vstupní 16A konektor. Co se vnitřní elektroniky týká, PCB desky jsou osazeny součástkami nejvyšší jakosti s dlouhou životností, ve vlastní AL vaně umístěný komplexní a sofistikovaný DC Blocker - Graetz, dps a 8ks SuperCapacitorů - vše pájeno nebo šroubováno - je zalit PUrem s odvodem ztrátového tepla do pláště.

Pasivní kontrola fáze

Typ ep-dcb1 není osazen signalizací kontrolující správnost zapojení všech 3 vodičů (L, N a PE) elektrického rozvodu síťového napětí, a proto má v návodu označenou fázi ve vstupním 16A konektoru i ve výstupní zásuvce. Jednoduše se tak dá ohlídat správné zapojení DC blockeru vs elektrický rozvod a přístroje vs DC blocker s pozitivním dopadem na tichost transformátorů i výsledný zvuk audio systému.

Provozní režim

DC blocker ep-dcb1 je navržen pro provoz bez pojistky, což je velice důležité pro výkonné audio přístroje, protože pojistka, resp. její vnitřní odpor, který s protékajícím proudem a zvyšující se teplotou narůstá, může být zdrojem nežádoucích vlivů, tlumit volný tok proudu, a to negativně ovlivňuje výsledné akustické vlastnosti celého reprodukčního zařízení.

Přepěťová i nadproudová ochrana

DC blocekr ep-dcb1 chrání připojený spotřebič proti přepětí, a to kaskádovou ochranou pomocí varistorů, proti následkům úderu blesku za využití plazmových jiskřišť. Tyto prvky ve spojení se správně postavenou a moderní domácí elektroinstalací zajistí komplexní ochranu proti přepětí i nadproudu.

!!! Co vám u konkurence pravděpodobně neřeknou !!!

Všechny lišty a komponentní filtry na trhu spolehlivě chrání proti úderu blesku do deklarovaných hodnot odpovídajících například nepřímým zásahům bleskem apod.

Ovšem...

Síla blesku dokáže být obrovská, během bouřky může vzniknout elektrický výboj o napětí v řádu stamiliónů voltů a elektrický proud o velikosti až sto tisíc ampér = takové hodnoty nezadrží žádné zařízení, žádná ochrana. Navíc se nedá predikovat, kdy, kam a jak silně blesk udeří, proto při bouřce neriskujte nepředvídatelnou sílu blesku a vždy odpojte veškerá elektrická zařízení z hlavního rozvodu síťového napětí, odpojený napájecí kabel položte do vzdálenosti cca 1m od zásuvky.

Důsledná separace

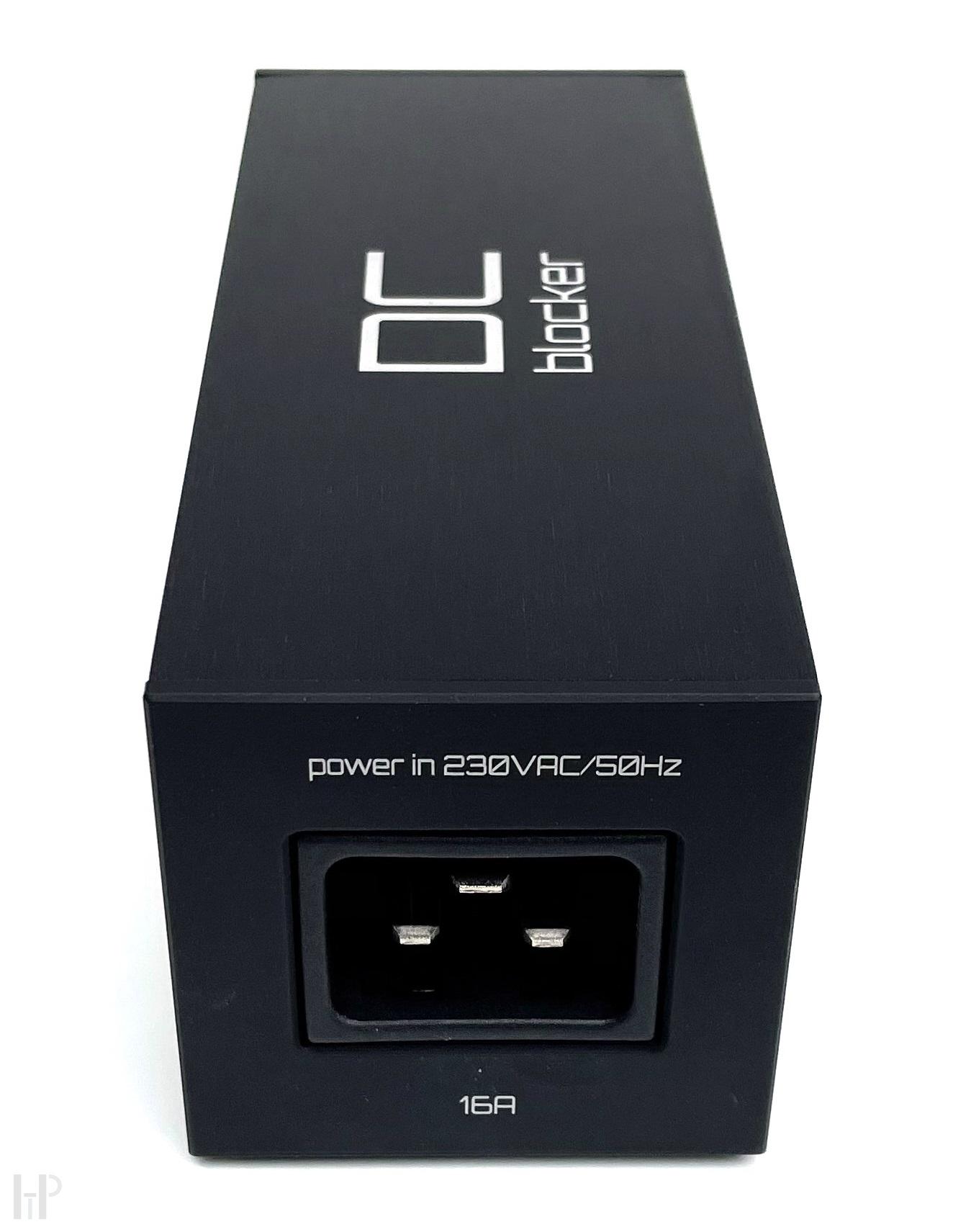

PCB deska nesoucí přepěťové a nadproudové ochrany je u DC blockeru ep-dcb1 nainstalována přímo na vstupní 16A konektor s úplnou separací od elektroniky DC blockeru. Jedná se o jedinečné řešení z pohledu bezpečnosti, efektivity fungování jednotlivých sekcí i případné opravitelnosti.

Eliminace DC složky

Stejnosměrné napětí je vysoce nepříznivý jev a vyskutuje se téměř v každé elektrické síti. Projevuje se nesymetrií sinusoidy střídavého napětí a má negativní dopad na provoz všech zařízení využívajících transformátory, dochází ke zmagnetizování jejich jader, zvyšuje se hluk transformátorů (bručení), snižuje účinnost napájecích zdrojů a následně zhoršuje zvuk. DC blocker ep-dcb 1 efektivně odstraní kritickou a škodlivou stejnosměrnou (DC) složku síťového napětí, aniž by došlo ke kompresi nebo jinému negativnímu dopadu na zvuk a obslouží proudově náročné přístroje.

Distribuce výkonu

Díky své propracované vnitřní architektuře a celkově předimenzované konstrukci, kdy elektronika DC blockeru svým výkonem značně přesahuje maximální povolené zatížení DC blockeru, zajišťuje ep-dcb1 stabilní distribuci výkonu do zásuvky. Jakýkoliv připojený přístroj tak dostává optimální napájení bez kompromisů. DC blocker není možné běžným provozem přetížit ani unavit.

CE

DC blocker Elektronika Praha ep-dcb1 používá komponenty z EU produkce s CE certifikací. Bezpečnost je domýšlena do posledního detailu, a proto výstupní zásuvka obsahuje plastovou "dětskou" pojistku chránící uživatele před náhodným úrazem elektrickým proudem.

!!! Spolehlivost a bezpečnost na 1. místě !!!

PROVOZ

DC blocker Elektronika Praha ep-dcb1 je možno provozovat samostatně nebo v kombinaci s distribučními lištami s pokročilou filtrací vf rušení, modely ep-pf4d, ep-pf6d, ep-pf8d a ep-pf10d.

HLAVNÍ RYSY

• Má možnost pasivního ověření fáze
• Je nastaven pro provoz bez pojistky
• Chrání proti přepětí i nadproudu (ochrana IV. kategorie)
• Účinně odstraňuje škodlivou stejnosměrnou (DC) složku síťového napětí
• Spolehlivě dodává maximální výkon do výstupní zásuvky

Slyšitelně zlepšuje akustický výkon audio systému...

TECHNICKÉ PARAMETRY

• Jmenovité vstupní napětí: 230VAC / 50Hz
• Jmenovité výstupní napětí: 230VAC / 50Hz

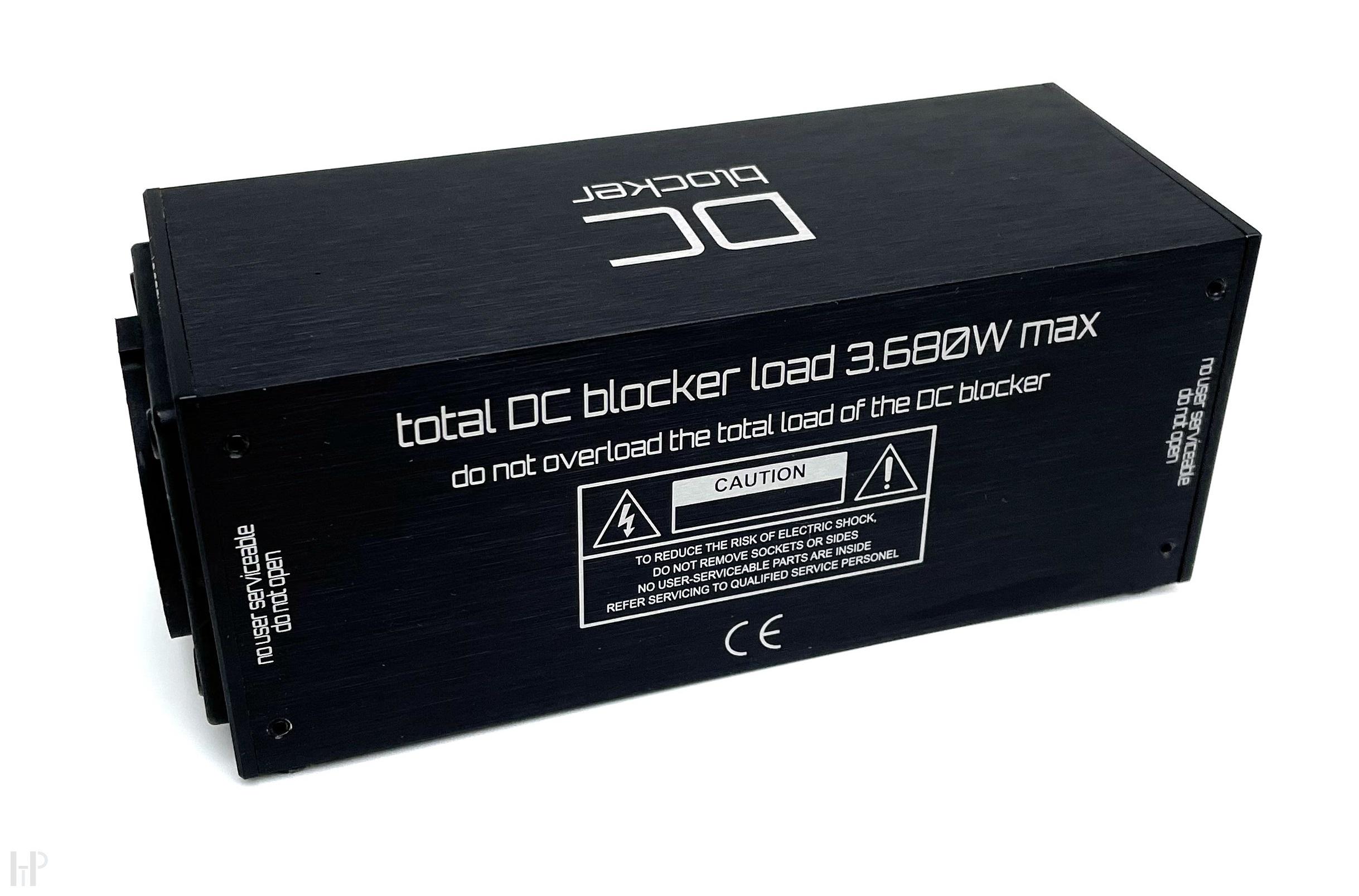

• Maximální povolené zatížení na zásuvku/DC blocker: 3.680W max.
• Maximální absorbovaný špičkový proud: 3x 9.500A (3x 193Joulů, pulz 8/20µs)
• Bleskojistky: 3x 10.000A
• Mezní hodnoty DC blockeru: 50A / kapacita 100F / napětí 7,6VDC

!!! Pro správné použití DC blockeru čtěte uživatelský manuál !!!

OBSAH BALENÍ

• DC Blocker Elektronika Praha ep-dcb1 1x
• "Dětská" pojistka ve výstupní zásuvce DC blockeru (bílá záslepka) 1x
• Kovový klíček ke snadnému vyjmutí "dětské" pojistky (bílé záslepky) 1x
• Gumové samolepící nožičky 4x
• Uživatelský manuál (+ technické parametry a několik slov o síle blesku) v ČJ 1x

!!! Vždy si překontrolujte obsah balení !!!

ROZMĚRY & HMOTNOST

• Rozměry lišty: š 6cm x v 6cm x d 15cm (včetně zásuvky a bez přívodního kabelu)
• Hmotnost lišty: 0,6kg

• Rozměry v balení: š 23,3cm x v 7,6cm x d 15,5cm
• Hmotnost v balení: 0,8kg

Tým Elektronika Praha.
