Modelová řada Bohemia

Vícenásobný oddělovač vf rušení z řady Bohemia vyvinul tým Elektronika Praha společně s inženýry české značky TESLA. Cílem ep-sf6pss bylo naplnit filozofii Elektronika Praha, přinést zákazníkovi takový poměr mezi konstrukcí / použitými materiály / provedením / přínosem pro audio přístroje / celkovým výkonem a prodejní cenou, že bude pro konkurenci obtížné nastavenou úroveň překonat, tím spíše, že lepší řešení nenabízí ani podstatně dražší produkty.

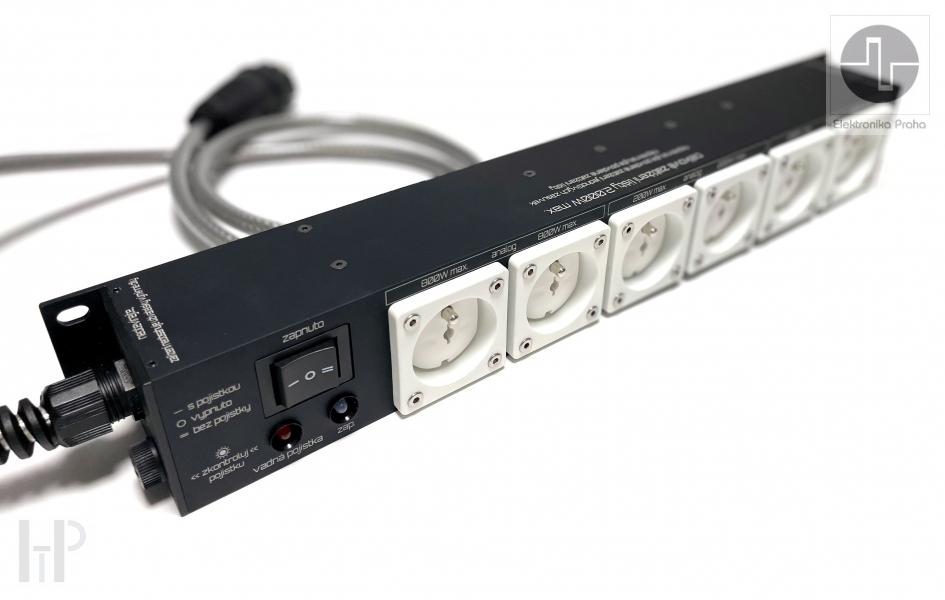

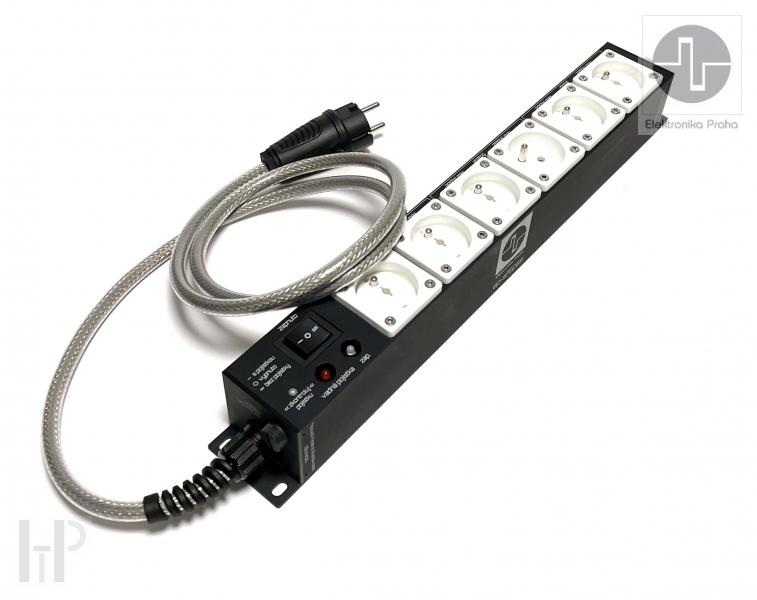

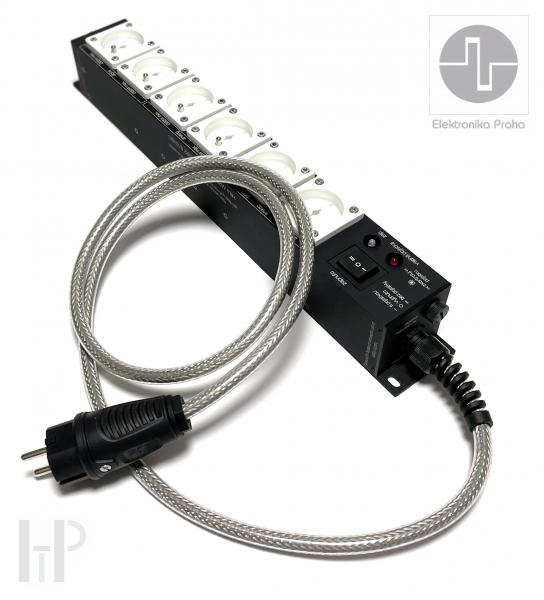

Představení ep-sf6pss

Model ep-sf6pss je pro československý trh nejlepšími českými audio inženýry vyvinutá, v ČR vyráběná a ručně kompletovaná šesti-zásuvková distribuční lišta unikátní konstrukce, která má pevně instalovaný kvalitní stíněný přívodní kabel, umožňuje dva provozní režimy, kontroluje fázi, chrání proti přepětí i nadproudu, eliminuje stejnosměrnou složku a vícenásobně filtruje vf rušení v takovém individuálním rozsahu, jenž zajišťuje bezproblémové fungování a zásádní vylepšení zvuku u přístrojů do ní zapojených. Lišta je určena pro přístroje kategorie high-end.

Provedení

U ep-sf6pss se nedá požít slavná hláška..."Hliník se odstěhoval do Humpolce, je nepřítomen"..., protože základem masivní konsrukce šasi lišty Elektronika Praha je hliník, zde navíc v luxusním černém eloxu. Kvalitní zásuvky se středovým zemnícím kolíkem vynikají mechanickou stabilitou i pevným kontaktem a byly testovány na stovky zasunutí/vysunutí kabelových zástrček, aniž by došlo ke zhoršení jejich funkčnosti, v rozích je fixují čtyři silné šrouby. Stejně mechanicky kvalitní je také hlavní kolébkový vypínač. Co se vnitnřní elektroniky týká, téměř celou lištu vyplňuje PCB osazený součástkami nejvyšší jakosti s dlouhou životností v unikátní architektuře, vše je pájeno nebo šroubováno.

Kontrola fáze

Model ep-sf6pss je osazen interní akustickou signalizací kontrolující správnost zapojení všech 3 vodičů (L, N a PE) elektrického rozvodu síťového napětí, stejně tak má v návodu označenou fázi ve výstupních zásuvkách. Správné zapojení lišty vs elektrický rozvod a přístrojů vs lišta má pozitivní dopad na tichost transformátorů i výsledný zvuk audio systému.

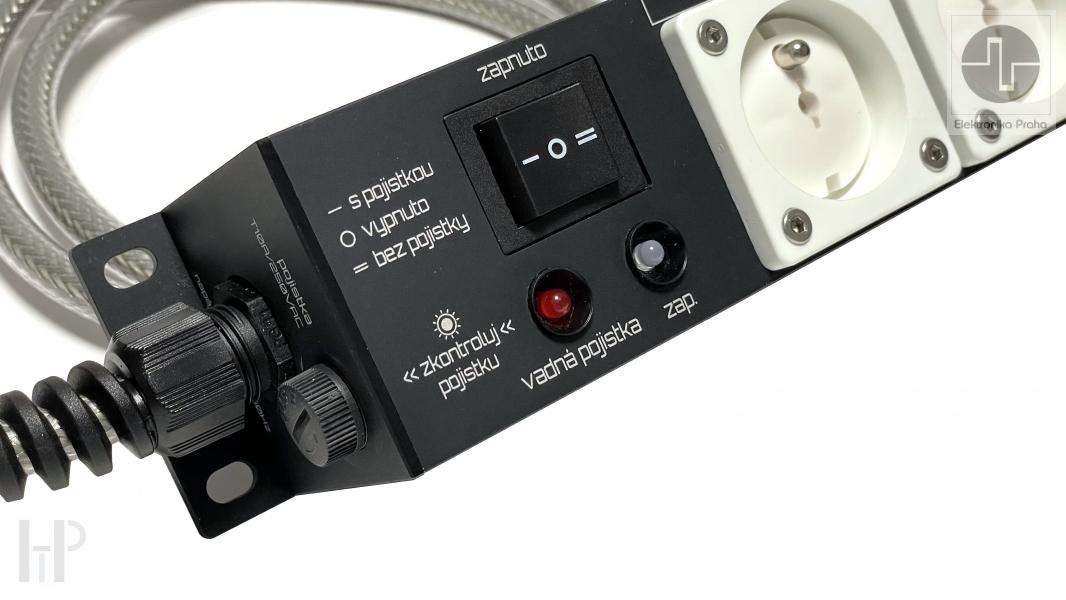

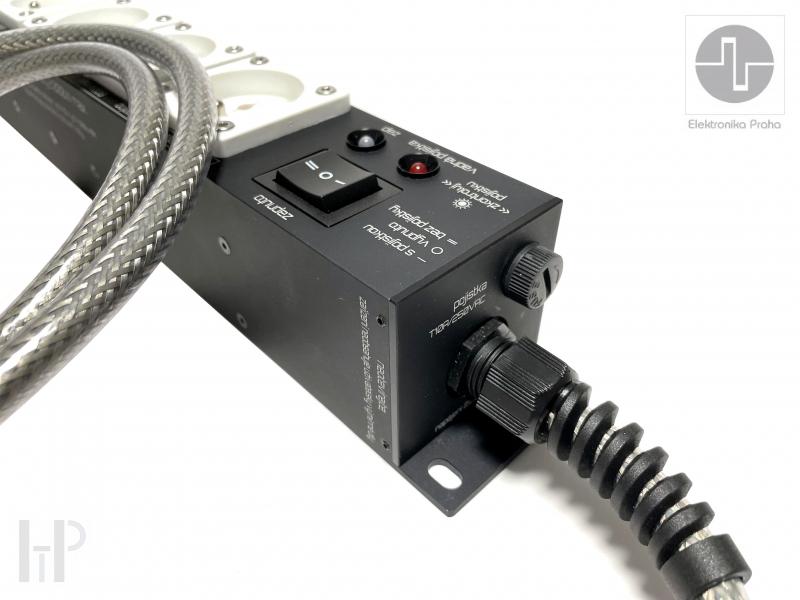

Provozní režimy

Provoz ep-sf6pss je možný s pojistkou chránící výstupní zásuvky nebo bez pojistky, což je velice důležité pro výkonné audio přístroje, protože pojistka, resp. její vnitřní odpor, který s protékajícím proudem a zvyšující se teplotou narůstá, může být zdrojem nežádoucích vlivů, tlumit volný tok proudu, a to negativně ovlivňuje výsledné akustické vlastnosti celého reprodukčního zařízení.

Přepěťová i nadproudová ochrana

Lišta ep-sf6pss chrání připojené spotřebiče proti přepětí, a to kaskádovou ochranou pomocí varistorů, proti následkům úderu blesku za využití plazmových jiskřišť. Tyto prvky ve spojení se správně postavenou a moderní domácí elektroinstalací zajistí komplexní ochranu proti přepětí i nadproudu.

!!! Co vám u konkurence pravděpodobně neřeknou... Všechny lišty a komponentní filtry na trhu spolehlivě chrání proti úderu blesku do deklarovaných hodnot odpovídajících například nepřímým zásahům bleskem apod. Ovšem... Síla blesku dokáže být obrovská, během bouřky může vzniknout elektrický výboj o napětí v řádu stamiliónů voltů a elektrický proud o velikosti až sto tisíc ampér = takové hodnoty nezadrží žádné zařízení, žádná ochrana. Navíc se nedá predikovat, kdy, kam a jak silně blesk udeří, proto při bouřce neriskujte nepředvídatelnou sílu blesku a vždy odpojte veškeré elektrické zařízení z hlavního rozvodu síťového napětí, odpojený napájecí kabel položte do vzdálenosti více jak 1m od zásuvky !!!

Eliminace stejnosměrné složky

Stejnosměrné napětí je vysoce nepříznivý jev a vyskutuje se téměř v každé elektrické síti. Projevuje se nesymetrií sinusoidy střídavého napětí a má negativní dopad na provoz všech zařízení využívajících transformátory, dochází ke zmagnetizování jejich jader, zvyšuje se hluk transformátorů (bručení), snižuje účinnost napájecích zdrojů a následně zhoršuje zvuk. Lišta ep-sf6pss obsahuje soustavu diskrétních polovodičových prvků doplněnou jedinečnou kapacitní zpětnou vazbou (pss) odstraňující škodlivou stejnosměrnou (DC) složku síťového napětí, aniž by došlo ke kompresi nebo jinému negativnímu dopadu na zvuk.

Filtrace vf rušení

Každý elektronický produkt má svá specifika a tudíž odlišné požadavky na filtraci vysokofrekvenčního rušení. Lišta ep-sf6pss je tak postavena okolo propracované soustavy tří zcela odlišných filtračních sekcí, analog výkonový, analog nevýkonový, digital, - kdy každá sekce dále obsahuje dvě samostatně filtrované zásuvky - všechny s nejpokročilejší konstrukcí filtrů efektivně odstraňujících kritické vysokofrekvenční (vf) rušení síťového napětí, které jinak velice snadno prochází zdrojovou částí a destabilizuje citlivé vstupní obvody zesilovače, předzesilovače, gramofonového předzesilovače, SACD přehrávače, streameru, D/A převodníku, atd., čímž zhoršuje jeich zvukový výkon.

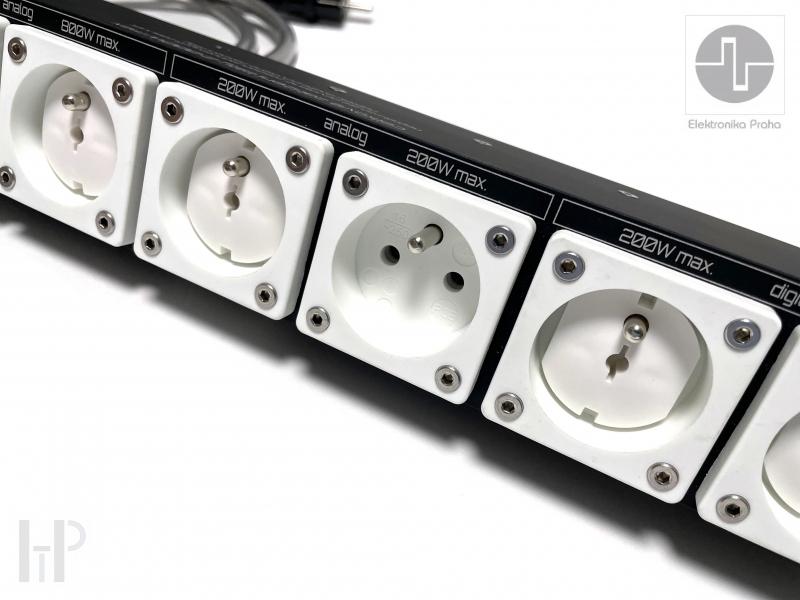

Oddělené zásuvky

U ep-sf6pss se technické řešení filtr/zásuvka chová tak, jakoby každý spotřebič do lišty zapojený, měl vlastní elektrický okruh, díky tomu nedochází k nežádoucímu vzájemnému ovlivňování z jedné lišty napájených přístrojů.

Celostíněná konstrukce

Nestíněný drát, kolem kterého se vyskytuje magnetické pole v podobě vf rušení funguje jako anténa, která toto rušení chytá, což je nežádoucí efekt. Lišta ep-sf6pps je proto postavena jako celo-stíněná - od vstupního konektoru napájecího kabelu - přes zakrytovaný každý jednotlivý filtrační člen - po poslední zásuvku a poskytuje tak bezchybnou funkci s maximálním filtračním efektem.

Distribuce výkonu

Díky své propracované vnitřní architektuře a celkově předimenzované konstrukci s vlastním filtrem pro každý výstup zajišťuje lišta ep-sf6pss stabilní distribuci výkonu do každé zásuvky. Žádný připojený spotřebič tak není ošizen.

ČSN

Lišta Elektronika Praha ep-sf6pss byla postavena speciálně pro český a slovenský trh, proto má jasný identifikační prvek, je osazena zásuvkami se středovým zemnícím kolíkem a od přívodu síťového kabelu po poslední výstupní zásuvku je celá zapojena dle původní československé státní normy (ČSN). Dalším identifikačním prvkem jsou veškeré popisky v češtině.

CE

!!! Spolehlivost a bezpečnost na 1. místě !!!

Lišta Elektronika Praha ep-sf6ps společně se sourozeneckým modelem TESLA TE-PF6DCB využívají komponenty evropské výroby splňující požadavky CE certifikace. Obě lišty byly v předsériové fázi podrobeny komplexnímu kontrolnímu testování za asitence inspektora z českého EZÚ. Podnět na vylepšení (!!!byl pouze jeden!!!), který vzešel z tohoto procesu, byl zapracován do sériových verzí lišt. Hledisko bezpečnosti je domýšleno do posledního detailu, proto každá výstupní zásuvka obsahuje plastovou "dětskou" pojistku chránící uživatele před náhodným úrazem elektrickým proudem.

HLAVNÍ RYSY

• Kontroluje fázi
• Umožňuje dva provozní režimy, s pojistkou a bez pojistky
• Chrání proti přepětí i nadproudu (ochrana IV. kategorie)
• Účinně odstraňuje škodlivou stejnosměrnou (DC) složku síťového napětí
• Účinně odstraňuje vysokofrekvenční (vf) rušení
• Maximalizuje filtrační efekt
• Spolehlivě distribuuje výkon do všech výstupních zásuvek

Slyšitelně zlepšuje akustický výkon audio systému...

TECHNICKÉ PARAMETRY

• Jmenovité vstupní napětí: 230VAC / 50Hz
• Jmenovité výstupní napětí: 230VAC / 50Hz
• Maximální povolené zatížení na zásuvku: sekce analog 2x 800W max. / sekce analog 2x 200W max. / sekce digital 2x 200W max.
• Maximální celkové povolené zatížení lišty: 2.000W max.
• Maximální absorbovaný špičkový proud: 3x 9.500A (3x 193Joulů, pulz 8/20µs)
• Bleskojistky: 3x 10.000A
• Filtrace RFI/EMI@BW: Analog 800 20-86dB@20kHz-0,9Ghz / Analog 200 26-88dB@20kHz-1GHz / Digital 200 29-90dB@20kHz-0,9Ghz
• Pojistka T10A/250V

!!! Pro správné použití lišty čtěte uživatelský manuál !!!

OBSAH BALENÍ

• Lišta Elektronika Praha ep-sf6pss se stíněným kabelem v igelitovém sáčku 1x
• "Dětské" pojistky ve výstupních zásuvkách lišty (bílé záslepky) 6x
• Kovový klíček ke snadnému vyjmutí "dětských" pojistek (bílých záslepek) 1x
• Bílé rukavičky určené k manipulaci s lištou a pojistkou 1x
• Náhradní pojistka 1x
• Gumové samolepící nožičky 4x
• Uživatelský manuál (+ technické parametry a několik slov o síle blesku) v ČJ 1x

!!! Vždy si překontrolujte obsah balení !!!

ROZMĚRY & HMOTNOST

• Rozměry lišty: š 6cm x v 6,9cm (včetně zásuvek) x d 45,4cm (včetně přesahů a bez přívodního kabelu)
• Délka přivodního kabelu: 1,5m
• Hmotnost lišty: 1,7kg (včetně přívodního kabelu)

• Rozměry v balení: š 15,5cm x v 15,6cm x d 62,5cm
• Hmotnost v balení: 2,2kg

Tým Elektronika Praha.
